Este sistema usa uma linha impressa ou um remendo contínuo ou todo o teste padrão na correia fotorreceptora. O sistema mantem a marca escolhida (linha ou teste padrão impresso) na posição lateral exata irrespective da posição da borda da correia fotorreceptora. Este sistema é usado extensamente em cortar a máquina

Introdução:

·         Normalmente, o sistema guiando da correia fotorreceptora Pneumo-Hidráulica é usado para todo o enrolamento &

      aplicação desenrolar para guiar a correia fotorreceptora para reduzir os wastages do material & para começar a produção elevada output com poder mínimo do homem.

·         Agora, vendo a demanda emergente do mercado & de poucas limitações do sistema guiando da correia fotorreceptora Pneumo-Hydro, nós introduzimos a linha inteiramente eletrônica baseada microprocessador/sistema guiando da borda com ser realimentado da fotocélula.

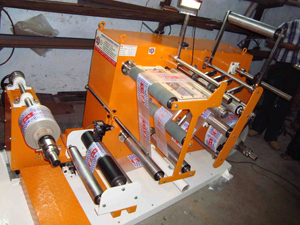

·         Isto tem especialmente a aplicação na máquina de Rewinder da talhadeira para cortar todo o material como lamina, Plain ou imprimiu o poliéster ou o outro material. A fotocélula detetará a cor, linha ou a guia de borda de acordo com sua exigência & você começarão cortar uniforme.

·         O motor de PMDC é usado para o movimento para diante-reverso do trole e é acoplado com arranjo do parafuso da esfera para a exatidão melhor. O trole (conjunto guiando) é fornecido no unwinder de cortá-la a máquina & é guiado pelo arranjo linear do rolamento.

·         Em nossa Digital do controlador dois os ajustes são fornecidos para ajustes claros & escuros da cor. Auto/modalidade manual é fornecida também junto com o movimento esquerdo & direito do material. O centro Servo é fornecido através do interruptor de limite.

·         A fotocélula detetará a linha ou borda do material & conformemente dará a referência ao motor para o movimento para diante ou reverso.

CARACTERÍSTICAS DO CONTROLE ELETRÔNICO

·         Posicione o sistema de controle.

·         Controle ajustável da trilha com exposição do desvio.

·         A emissão do diodo emissor de luz que deteta oferecendo a possibilidade de operar-se em todo o contraste & fundos, apresentando tratamentos de superfície diferentes.

·         Borda Ultra sonic que deteta ou op a detetar eletrônico.

·         Atuador powered do motor elevado da resposta.

·         O interruptor de proximidade forneceu para limites automáticos do curso do fim.

LINHA ELETRÔNICA OU CONTRASTE DE OPTO QUE DETETAM O SISTEMA

·         A emissão do diodo emissor de luz que deteta oferecendo a possibilidade de operar-se em todos os contrastes, com uma distância operando-se de um máximo de 9 milímetros. Entre o sensor e a correia fotorreceptora.

·         Tempo de resposta rápido insensitive à luz ambiental.

MECANISMO TRANSVERSAL

·         Atuador do motor de PMDC controlado com resposta elevada.

·         O mecanismo elevado da resposta da caixa de engrenagens com movimentação linear do parafuso projetou para movimentos lineares da correção.

·         Instalação fácil e sistema zero da manutenção.
