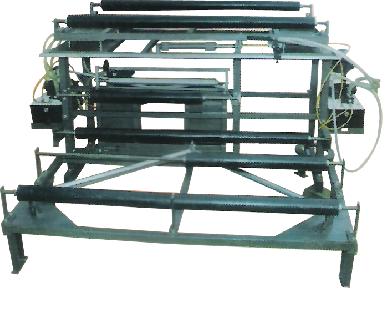

Barra da volta de CON-PAP-TEX com guiar da correia fotorreceptora:

Descrição geral e construção

·         Os sistemas da barra de Turner do ar são projetados e manufaturados servir os clientes particulares

      aplicação. Há seis tamanhos para a entrada 90° ou o turnover 180°, com variar das larguras da correia fotorreceptora

      100mm a 3 medidores, para a montagem horizontal ou vertical.

·         As unidades são construídas como os módulos autônomos ou de Bolton, completo com nivelar cintas e aparafusá-las abaixo furos. São projetados servir condições existentes da máquina e do local.

·         A estrutura é seção oca retangular com o canto especializado que apoia incorporando o mecanismo do ajuste fino e montando para as barras de Turner.

·         As barras são aço tubular com o cromo dos furos de ar da boca do sino, da terra, lustrado e o duro chapeado. O sopro do ar cría uma assistência da película do ar à barra.

·         Escolhendo posições de montagem apropriadas, uma variedade das configurações pode ser obtida para permitir uma escolha de exigências da entrada e da saída.

·         Os rolos do trajeto são normalmente de alumínio, balançado estaticamente ou dinâmicamente.

·        O ar para a flutuação requer 5 CFM por a largura da correia fotorreceptora de 100mm em 10ins a 18ins W.G. dependendo das tensões da correia fotorreceptora.

·         Direto dos ventiladores montado em cada barra de Turner pode ser fornecido na altura da manufatura (opção).  Para larguras estreitas da correia fotorreceptora e flutuação de ar especial das aplicações os furos podem ser reduzidos usando ar comprimido ou ser arranjados como necessário.

·         A barra de giro é usada onde quer que uma volta 90 no sentido da correia fotorreceptora é requerida, junto com algum ajuste do alinhamento da correia fotorreceptora.

·         A barra de giro é instalada em um ângulo de 45 ao infeed e outfeed o sentido da correia fotorreceptora.

·         A correia fotorreceptora enrola-se em torno da barra de giro 180 e deixa-se o dispositivo guiando em ângulos direitos à posição do infeed.

·         Corrigir o trajeto da correia fotorreceptora a barra de giro é movida ao mesmo tempo que através do outfeed o sentido (em outras palavras na linha do sentido do infeed) de acordo com o sinal guiando.

·         A fim evitar barras de giro do stress material pode ser fornecido com uma conexão opcional do ar que ponha um coxim de ar protetor entre a barra de giro e a correia fotorreceptora.
